`서울 중랑물재생센터 악취, FRP 덕트·후드·배관·탱크로 잡았다` 서울 하수처리장 가스·냄새 문제를 해결하기 위해 FRP 덕트, FRP 후드, FRP 배관, FRP 탱크를 적용한 과정을 현장 사진과 함께 기록한 기술·시공 노트입니다.
서울에서 물을 쓰고 나면 그다음 이야기는 잘 보이지 않습니다. 싱크대, 화장실, 바닥 배수구로 흘러 들어간 물이 어디로 가는지, 대부분의 사람들은 크게 신경 쓰지 않습니다.
서울 동북권에서는 그 ‘다음 이야기’를 책임지는 곳이 하나 있습니다. 바로 서울 중랑물재생센터입니다. 집과 음식점, 공장, 학교에서 흘러나온 하수가 이곳으로 모여 여러 공정을 거친 뒤 다시 한강과 하천으로 돌아갑니다. 눈에 잘 보이지 않지만, 이 안에서는 24시간 내내 펌프와 탱크, 배관, 덕트, 팬 같은 설비들이 쉼 없이 움직이고 있습니다.
이번 글은 그 설비들 가운데, 특히 가스와 냄새를 다루는 라인에 초점을 맞춘 현장 기록입니다. 황금이엔지 팀이 서울 중랑물재생센터에서 일주일 동안 머물며 진행했던 FRP 덕트, FRP 후드, FRP 배관, FRP 탱크 공사를, 가능한 한 그대로의 느낌으로 풀어보았습니다.
하수처리장의 냄새와 가스, 그리고 재질 선택이라는 고민
하수처리장을 떠올리면 가장 먼저 떠오르는 단어는 아마도 “악취”일 것입니다. 하수 속 유기물이 분해되고, 슬러지(찌꺼기)가 처리되는 과정에서 여러 가지 가스가 발생합니다. 황화수소, 암모니아, 각종 유기 가스들은 특유의 자극적인 냄새를 만들어내고, 눈에 보이지 않는 곳에서 장비와 구조물을 조금씩 갉아먹습니다.
이런 환경에서는 냄새를 줄이는 문제와 설비를 부식으로부터 지키는 문제가 동시에 따라옵니다. 처리조 상부, 슬러지 설비 주변, 펌프실과 배관실 같은 구간에는 보통 후드와 덕트, 배관, 탱크를 이용해 가스를 따로 모아 처리 설비로 보내는 구조를 만듭니다. 이때 어떤 재질로 설비를 구성하느냐에 따라, 수명과 유지보수 방식이 완전히 달라집니다.
강판으로 만든 덕트와 배관은 처음에는 깨끗하고 튼튼해 보입니다. 하지만 시간이 지나고 황화수소와 습기, 온도 변화가 반복되면, 겉으로는 멀쩡해 보여도 도장 안쪽에서부터 서서히 녹이 번지기 시작합니다. 특히 이음부, 용접부, 응축수가 고이는 자리에서 문제가 먼저 드러나는 경우가 많습니다.
그래서 이런 환경에서 많이 선택되는 재질이 바로 FRP(Fiber Reinforced Plastic, 섬유 강화 플라스틱)입니다. 유리섬유와 수지를 적층해 만든 FRP는 부식성 가스와 높은 습도에 강한 편이고, 금속보다 훨씬 가볍습니다. 도면에 맞춰 원하는 형상의 FRP 덕트, FRP 후드, FRP 탱크, FRP 배관을 제작할 수 있다는 점도, 현장을 계획하는 입장에서는 큰 장점입니다.
이번 프로젝트의 목표 – “냄새 나는 자리”를 중심으로 FRP 시스템 짜기
서울 중랑물재생센터에서 진행한 이번 작업의 방향은 의외로 명확했습니다.
첫째, 현장 안에서 냄새와 가스가 특히 심하게 느껴지는 구역을 먼저 찾았습니다. 작업자들이 평소에 “이쪽이 냄새가 심하다”고 이야기하던 포인트들, 그리고 실제로 슬러지와 하수가 노출되는 구간을 중심으로 살폈습니다.
둘째, 그 구역에 맞는 형태의 FRP 후드를 설계·설치해서, 발생한 가스를 최대한 빨리 모으는 것을 목표로 했습니다. 어떤 곳은 넓게 덮는 후드가 필요했고, 어떤 곳은 특정 장비 위를 집중적으로 포집하는 국부 후드가 더 어울렸습니다.
셋째, 후드에서 모은 가스를 FRP 덕트와 FRP 배관을 통해 탈취 설비와 FRP 탱크 쪽으로 안정적으로 보내 주는 길을 만들었습니다. 이 전체 라인이 결국 “FRP 기반 가스·냄새 처리 시스템”의 뼈대가 됩니다.
마지막으로, 이미 가동 중인 하수처리 공정을 크게 멈추지 않는 선에서, 일주일이라는 일정 안에 설치와 시운전을 마치는 것이 현실적인 목표였습니다. 서울 같은 대도시의 물재생센터를 오래 멈춰 세울 수는 없기 때문입니다.
Day 1 – 도면보다 현장을 먼저 보는 이유
첫째 날, 가장 먼저 한 일은 도면을 잠시 접어두고 현장을 직접 보는 것이었습니다. 서울 중랑물재생센터 담당자와 함께 공사 예정 구간을 천천히 걸어 다니며, 실제 배관과 덕트가 어떻게 지나가는지, 어디에 구조물이 있고 계단과 난간, 케이블 트레이가 어떻게 놓여 있는지를 확인했습니다.
도면에서는 일직선으로 이어져 있는 라인이, 실제 현장에서는 중간에 다른 배관이나 구조물로 인해 그대로 만들기 어려운 경우가 많습니다. 이번 현장도 예외는 아니었습니다. 몇몇 구간은 당초 계획했던 FRP 덕트 라인을 그대로 쓰기보다는, 현장에서 라인을 조금 틀어 주는 편이 훨씬 현실적이었습니다.
같은 날, 공장에서 맞춤 제작해온 FRP 덕트와 FRP 후드, FRP 배관, FRP 탱크 연결 부품들도 차례대로 현장에 도착했습니다. 각 부품에는 설치 위치와 방향을 알아볼 수 있도록 표시를 해 두었기 때문에, 자재를 정리하면서 앞으로의 공정 순서가 자연스럽게 머릿속에 그려졌습니다.
Day 2 & 3 – FRP 후드, ‘입구’의 모양을 찾다
둘째 날과 셋째 날에는 FRP 후드 작업에 대부분의 시간을 썼습니다. 후드는 그냥 위를 가리는 뚜껑이 아니라, 가스를 받아들이는 “입구”에 가깝습니다. 가스가 어디에서, 어떤 방향으로 올라오는지, 주변 공기 흐름은 어떤지, 작업자가 어디를 오르내리는지까지 같이 생각해야 합니다.
이번 현장에서는 크게 두 가지 유형의 FRP 후드를 사용했습니다. 하나는 처리조 상부처럼 넓은 면적을 덮는 대형 후드, 또 하나는 특정 장비나 포인트 위에 국부적으로 설치해 포집하는 후드였습니다.
도면에 맞춰 후드를 올려본 뒤, 실제 위치에 서서 가스가 모일 것 같은 지점을 다시 눈으로 확인했습니다. 작업자가 점검을 위해 맨홀을 열어야 하는 자리, 난간과 계단, 다른 설비와의 간섭도 함께 검토했습니다. 필요한 경우에는 후드의 높이나 위치를 조금씩 바꾸기도 했습니다.

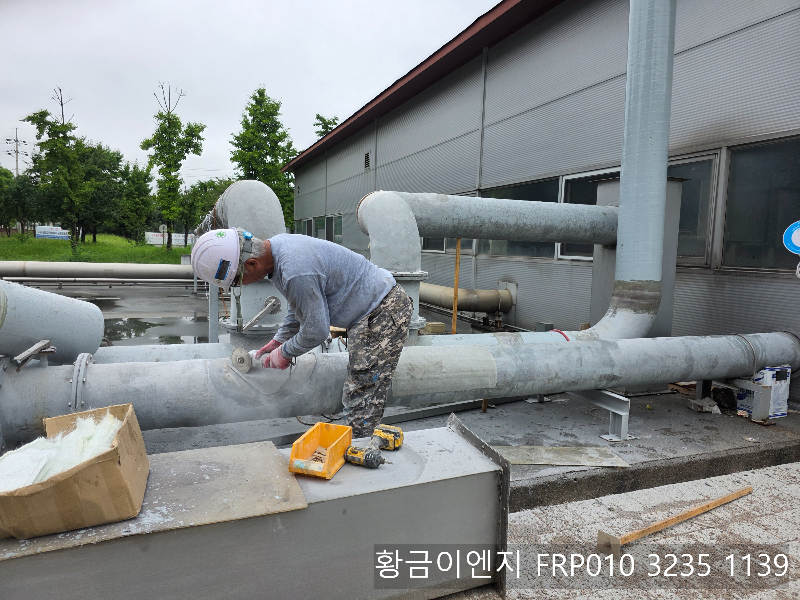

FRP는 현장에서 절단과 재적층이 가능한 재질이라, 이런 미세 조정에 잘 어울립니다. 가장자리를 조금 잘라 내고, 유리섬유와 수지를 다시 적층해 강도를 확보하는 방식으로 후드 모양을 현장에 맞게 다듬어 갔습니다.
설치가 어느 정도 마무리된 후에는 연막을 피워 연기가 어떻게 움직이는지 확인했습니다. 연기가 FRP 후드 안으로 자연스럽게 빨려 들어오는지, 예상치 못한 사각지대는 없는지 살펴보며 필요한 곳은 다시 손봤습니다.
Day 4 & 5 – FRP 덕트와 배관으로 길을 잇다
후드가 가스를 잘 모으기 시작하면, 그다음에는 그 가스를 어디로 데려갈지가 문제입니다. 여기에서 FRP 덕트와 FRP 배관이 등장합니다.

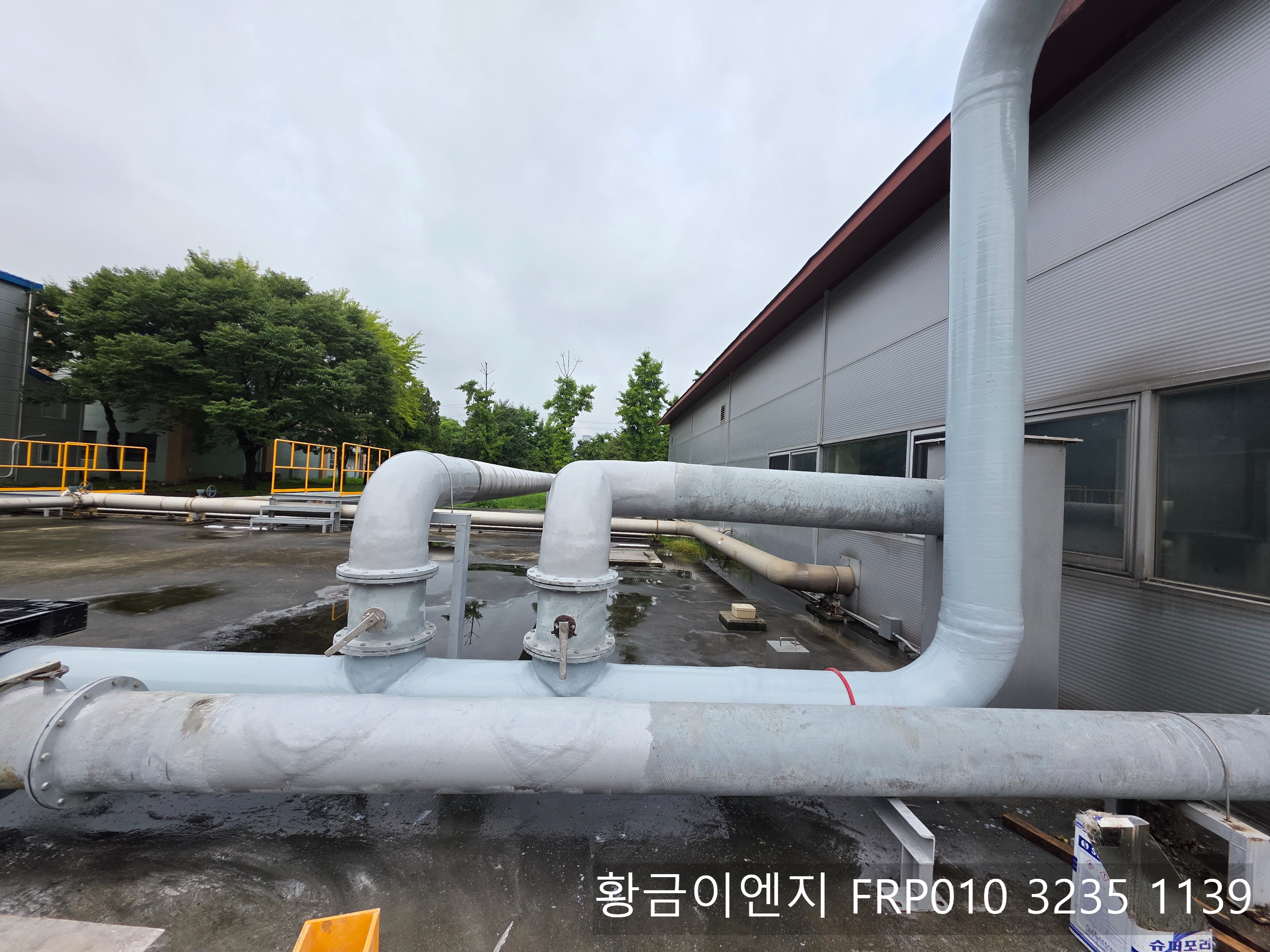

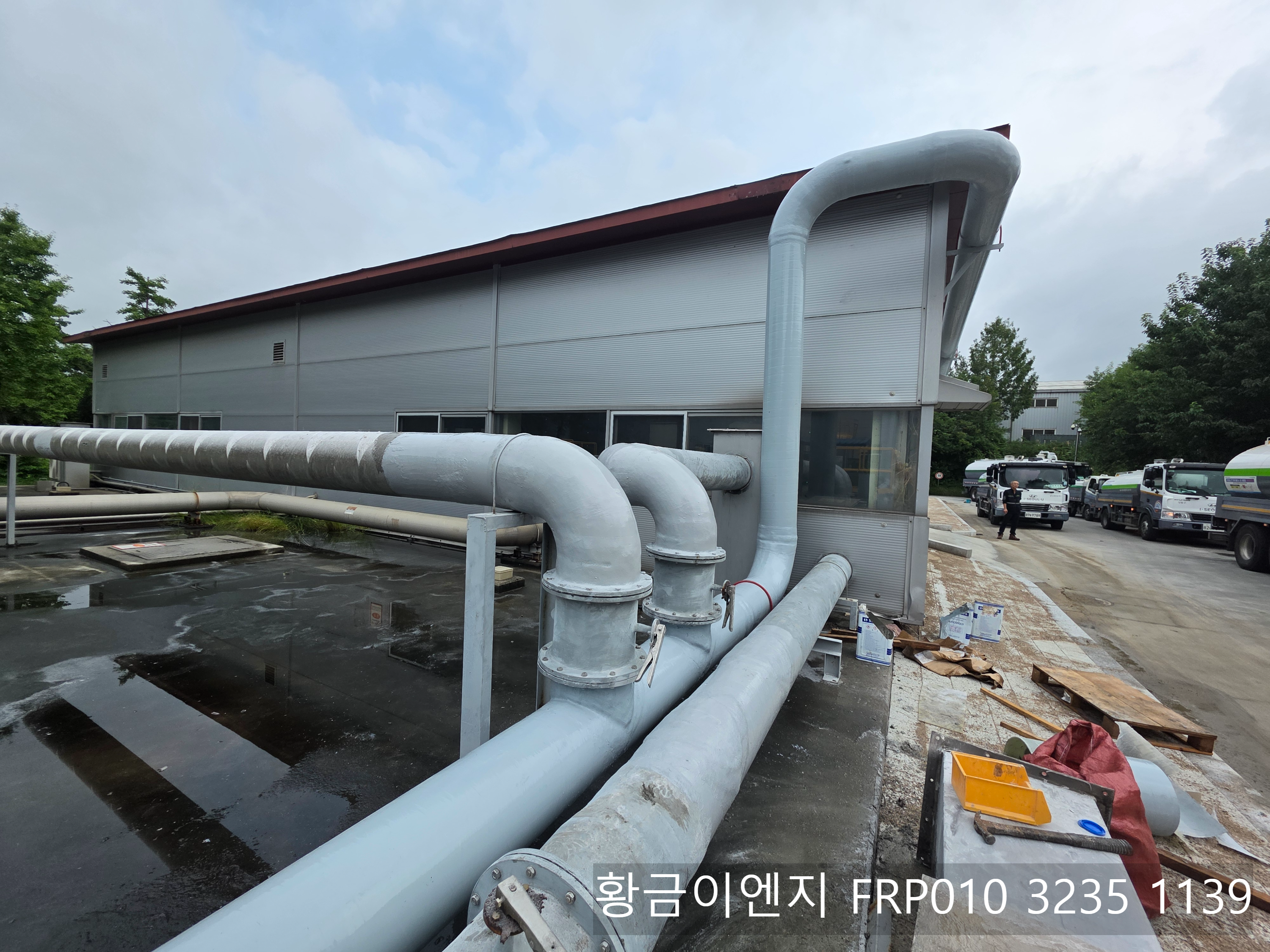

가능한 한 라인을 단순하게 유지하는 것이 목표였습니다. 직선으로 갈 수 있는 구간은 FRP 직관으로 구성하고, 방향을 꺾어야 하는 지점에는 FRP 엘보를 사용했습니다. 여러 라인이 만나는 곳은 T자형 부속으로 분기와 합류를 설계했습니다.

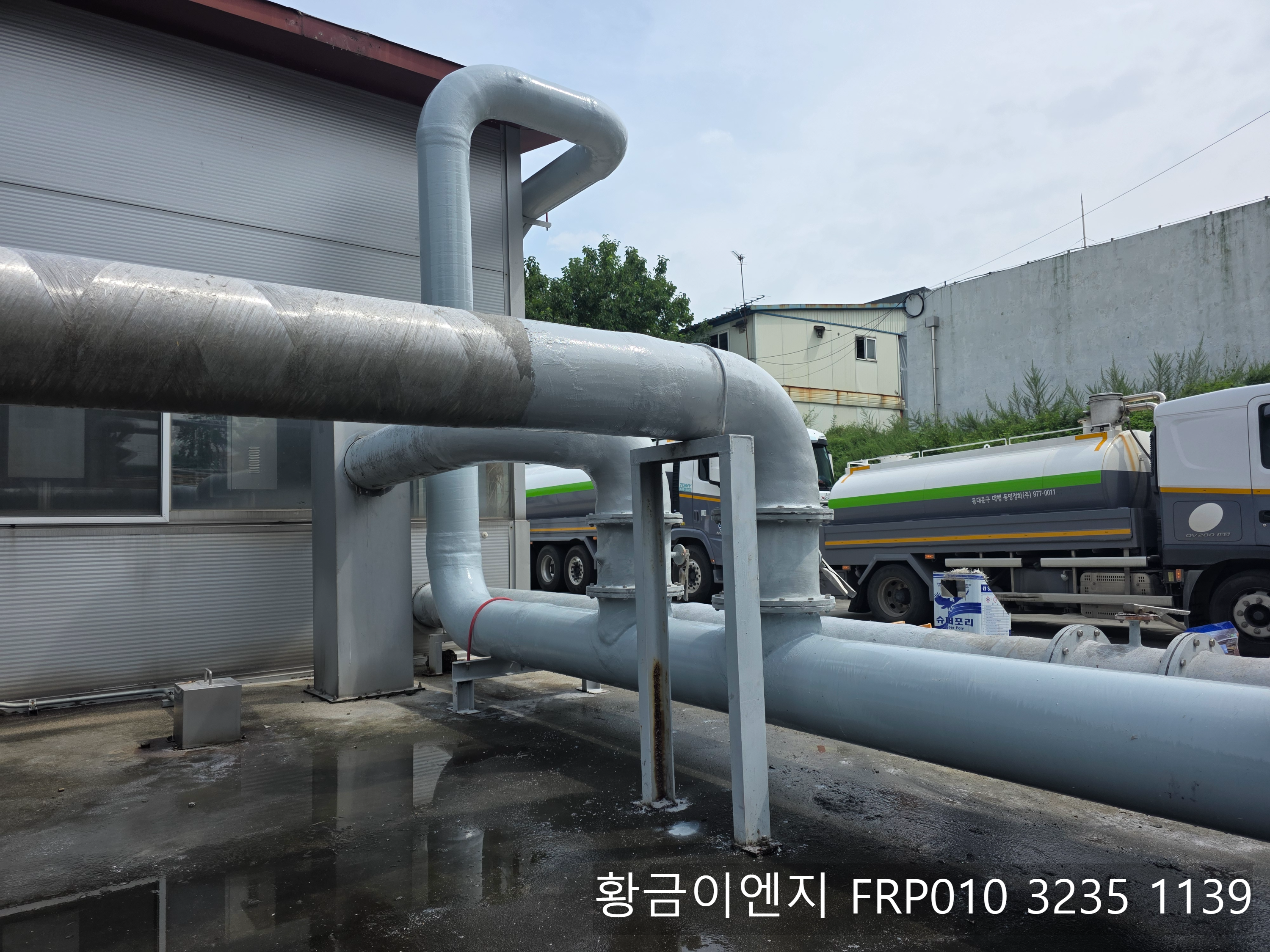

지지 구조를 만들 때는 몇 가지 기준을 함께 고려했습니다. 덕트와 배관이 처지지 않을 정도의 지지 간격인지, 운전 중 팬이 돌아갈 때 생기는 진동이 구조물에 과도하게 전달되지 않는지, 나중에 점검과 보수를 할 때 접근이 너무 어렵지는 않은지 등을 함께 따져봤습니다.

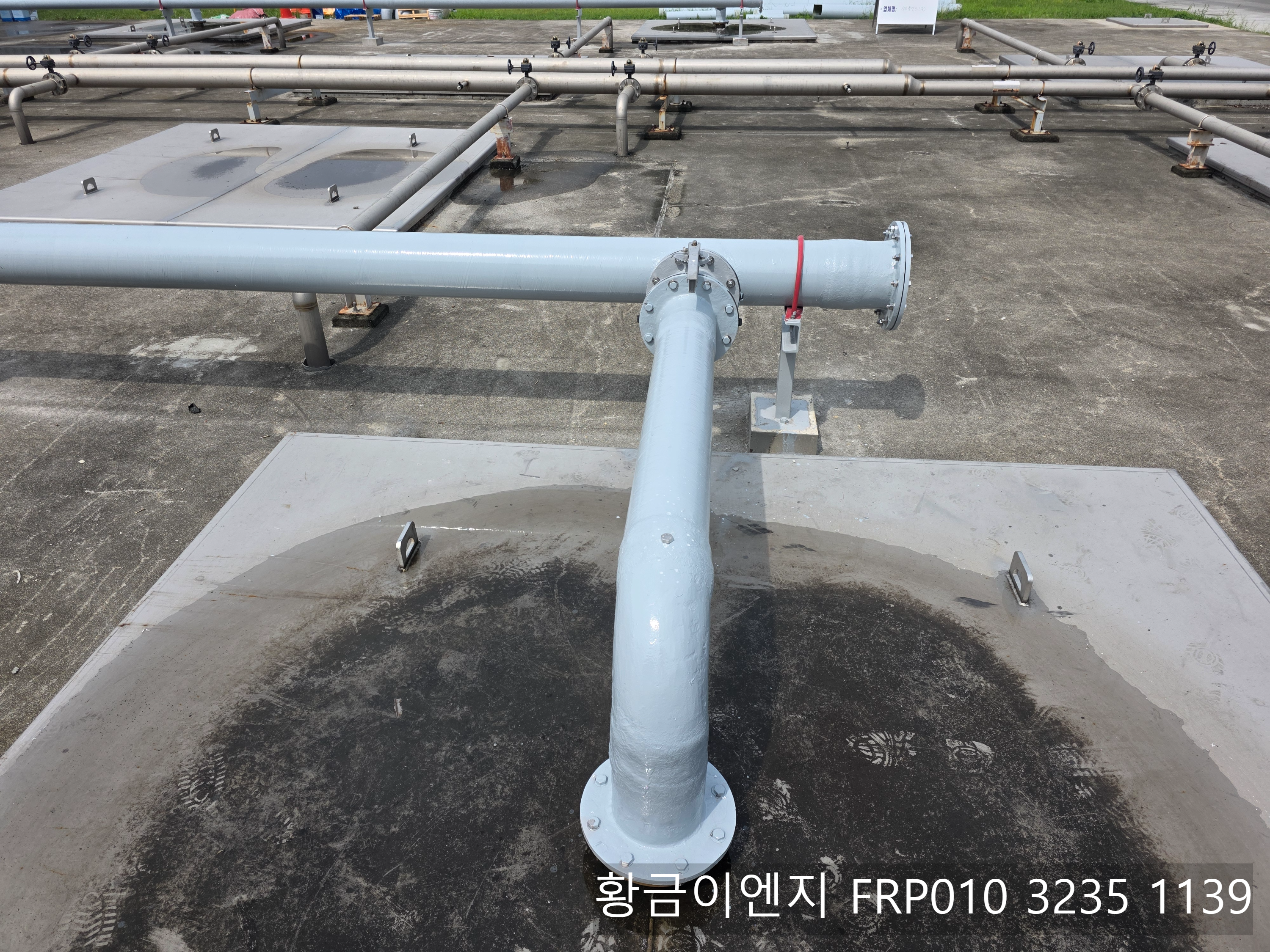

각 이음부는 FRP 플랜지와 패킹, 볼트로 연결했습니다. 가스와 공기가 지나는 라인에서는 작은 틈도 나중에 냄새와 부식의 원인이 될 수 있기 때문에, 조인트 주변은 특히 신경 써서 작업했습니다. 필요하다면 이음부 주변에 FRP를 한 겹 더 입히는 방식으로 라이닝을 보강해 기밀성을 높였습니다.
시설 특성상, 공사 기간 동안에도 하수 처리는 계속되어야 했습니다. 그래서 일부 FRP 배관공사는 야간이나 상대적으로 부하가 낮은 시간대를 골라 진행했습니다. 운영팀과 일정·구간을 맞추는 과정도 이 프로젝트의 중요한 부분이었습니다.
Day 6 & 7 – 시운전과 점검, 그리고 현장의 반응
일주일 중 마지막 이틀은 FRP 시스템이 실제로 잘 작동하는지 확인하는 시간입니다. 시운전과 점검이 집중적으로 이루어졌습니다.
팬을 단계별로 가동해 FRP 후드에서의 흡입 상태를 확인하고, FRP 덕트와 FRP 배관 전 구간에서 공기가 어떻게 흐르는지 살펴봤습니다. 플랜지와 조인트 주변에서는 바람이 새는 소리가 없는지, 비누방울 테스트 등으로 미세한 누설이 없는지 꼼꼼히 체크했습니다.
탈취 설비와 FRP 탱크 쪽에서는 유입되는 가스의 양과 압력, 처리 상태를 함께 보았습니다. 필요하다면 풍량을 조정하거나 밸브 개도를 바꾸면서, 설계 당시의 값과 실제 운전 상태를 최대한 가깝게 맞춰가는 조정을 했습니다.
이 과정에서 기술적인 숫자 못지않게 중요하게 보는 것이 현장에서 일하는 분들의 체감입니다. 시운전이 어느 정도 지나면, “이쪽 라인 냄새가 예전보다 확실히 덜하다”는 이야기가 나오기 시작합니다. 그 한마디가 설계·시공·시운전 팀 모두에게는 큰 의미로 다가옵니다.
FRP 설비를 보는 시각 – 부품이 아니라 하나의 구조로
이번 서울 중랑물재생센터 작업을 통해 다시 한 번 느낀 점은, FRP 설비를 개별 부품들의 모음으로만 보면 아쉬운 부분이 많다는 것입니다. FRP 후드, FRP 덕트, FRP 배관, FRP 탱크는 역할은 다르지만, 실제로는 하나의 가스 처리 흐름 위에 놓여 있습니다.
후드는 가스를 모으는 입구이고, 덕트와 배관은 그 가스를 이동시키는 통로입니다. 탱크와 처리 설비는 그 가스를 정리하고 정화하는 장치입니다. 이 전체를 하나의 FRP 기반 시스템으로 놓고 바라보면, 어느 부분에 힘을 더 실어야 할지, 어디를 여유 있게 설계해야 할지가 훨씬 분명해집니다.
황금이엔지는 프로젝트를 진행할 때 재질과 두께, 적층 구조, 지지 방식, 플랜지·패킹 사양, 보수 방법까지 함께 묶어서 고민하려고 합니다. 그래야 시간이 지나 현장을 다시 찾았을 때도 “왜 이 시스템을 이렇게 만들었는지”를 설명할 수 있고, 필요한 보수·보강 방향도 명확해집니다.
현장에서 자주 나오는 질문들 (Q&A)
Q. 이미 금속 덕트와 배관이 깔려 있는데, 꼭 FRP로 바꿔야 하나요?
A. 모든 설비를 한 번에 FRP로 바꿀 필요는 없습니다. 다만 부식과 냄새 문제가 반복되는 구간, 유지보수에 자꾸 손이 가는 라인부터 FRP로 전환해 보는 것은 충분히 검토해 볼 만한 선택입니다.
Q. FRP 설비는 한 번 설치하면 손을 안 대도 되나요?
A. 그렇지는 않습니다. FRP도 설비이기 때문에 정기적인 점검은 필요합니다. 다만 부분 보수와 라이닝 보강이 가능해, 전체를 통째로 교체하는 것보다 훨씬 유연하게 유지관리할 수 있다는 장점이 있습니다.
Q. 다른 물재생센터나 폐수처리시설에도 같은 구조를 적용할 수 있나요?
A. 기본 원리는 같습니다. 가스가 발생하는 위치와 처리 방식에 따라 후드·덕트·배관·탱크 구성이 달라질 뿐입니다. 각 시설마다 공정과 구조물 배치가 다르기 때문에, 현장 실측을 통해 맞춤형 FRP 설계를 따로 해야 합니다.
Q. 우리 현장에 FRP가 맞는지 상담을 받고 싶은데, 무엇부터 준비하면 좋을까요?
A. 복잡한 자료보다, 지금 가장 문제가 되는 구간이 어디인지가 더 중요합니다. 냄새나 부식이 심한 자리, 새 설비를 고민 중인 위치의 사진과 간단한 설명만 정리해 주셔도 충분히 상담을 시작할 수 있습니다.
