[Technical Report] 고농도 화학물질 저장용 FRP 탱크의 내식성 확보 및 수명 연장을 위한 9-Layer 적층 설계

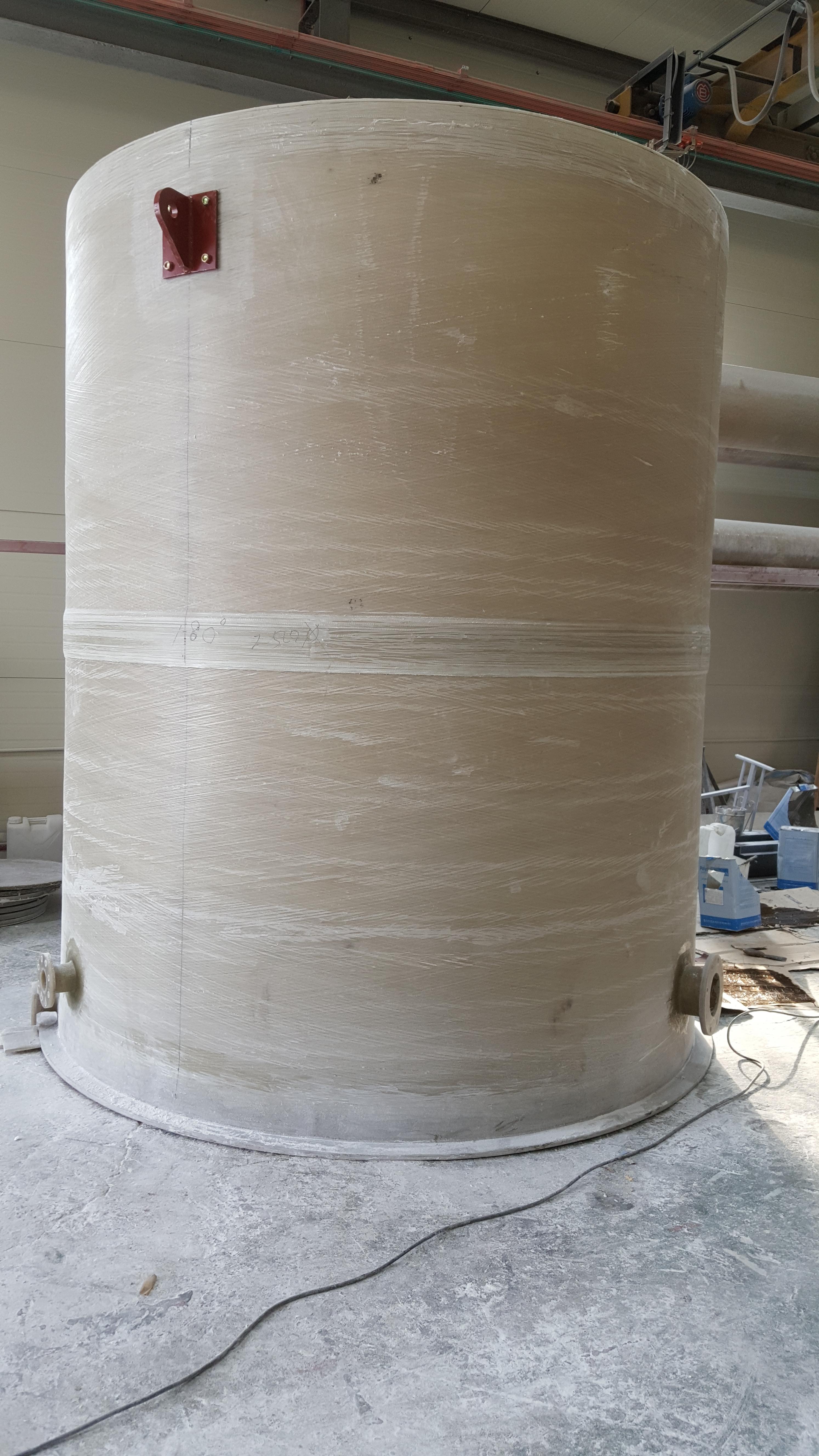

FRP-Chemical-Tank-Vinyl-Ester-Design FRP 약품탱크 제작중인 모습

기술

1. Introduction (개요)

산업용 화학물질 저장 탱크(Chemical Storage Tank)의 누수 및 파손 사고는 대부분 단일 원인이 아니라 화학적 열화(Chemical Degradation)와 구조적 박리(Delamination)가 복합적으로 작용한 결과이다.

특히 황산(H2SO4), 염산(HCl)과 같은 강산성 물질은 FRP 매트릭스 내부로 침투하여 수지 결합력을 약화시키고, 장기적으로는 기계적 강도 저하와 누수로 이어진다.

본 리포트는 황금이엔지에서 적용하고 있는 ‘9대 품질 지표 기반 설계 체계’가 단순한 제작 기준이 아닌, FRP 탱크의 기대 수명을 20년 이상으로 확보하기 위한 공학적 설계 프레임워크임을 적층 구조와 재료 선택 관점에서 설명한다.

2. Failure Mechanism Analysis (저가형 FRP 탱크 파손 메커니즘)

일반적인 저가형 FRP 탱크는 Orthophthalic Polyester 수지를 기반으로 제작되며, 강산 환경에서 다음과 같은 열화 현상이 확인된다.

  1. Osmotic Blistering (삼투압 수포)
    저분자 수지가 산에 노출되며, 수지층 내부에 수분·이온이 축적되어 표면 수포 및 층간 박리 발생
  2. Stress Cracking & Whitening
    수지 함량 부족(Glass content 과다) 구간에서 응력 집중 → 미세 크랙 및 백화 현상
  3. Void-Induced Failure
    적층 시 기포(Void) 제거 불량 → 인장강도·굴곡강도 급격한 저하

이러한 문제는 단순히 두께를 증가시킨다고 해결되지 않으며, 재료 선택 + 적층 밀도 + 기포 제어가 동시에 관리되어야 한다.

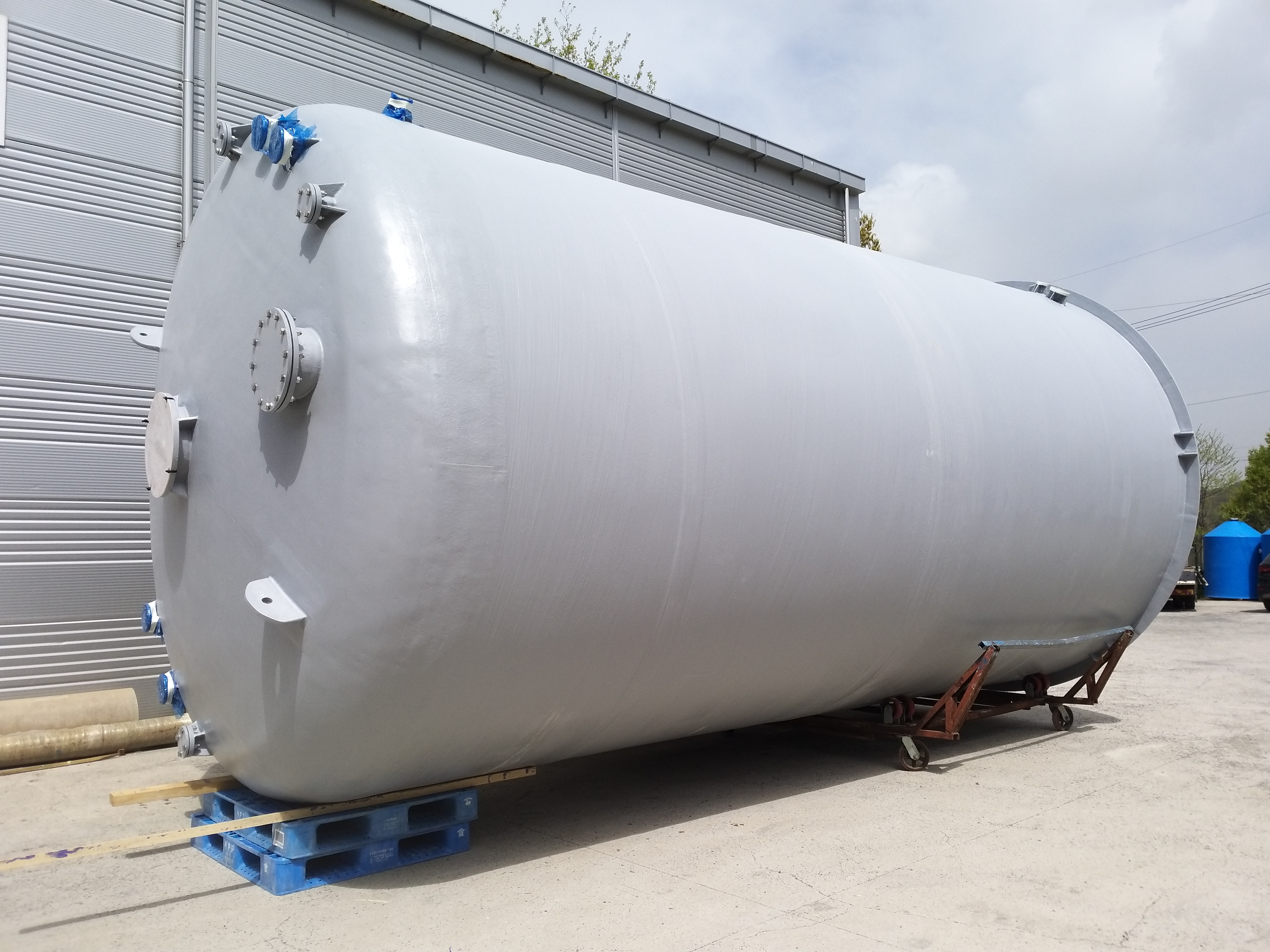

FRP 탱크 완성되어 출하준비중

3. Design Framework: 황금이엔지 ‘9대 품질 지표’의 공학적 의미

황금이엔지의 ‘9대 품질 지표’는 제작 편의를 위한 항목이 아니라,

  • 화학적 침투
  • 구조 응력 집중
  • 열화 및 정전기 위험
  • 환경 노출(UV, 습기)

을 사전에 차단하기 위해 설정된 설계 기준(Design Criteria)이다. 본 리포트에서는 그중 핵심이 되는 재료 선정, 적층 구조, 전도성 및 기포 제어를 중심으로 설명한다.

4. Material Selection (자재 선정 기준)

본 설계에서는 일반 불포화 폴리에스테르 수지를 배제하고, 다음 조건을 만족하는 수지를 적용하였다.

  • Resin: Novolac 계열 Premium Vinyl Ester
    · 에폭시 말단 구조로 내산성·인성 우수
    · 강산·강알칼리 환경에서 장기 물성 유지
  • Reinforcement: E-Glass CSM + Woven Roving
    · 층간 결합력 확보
    · 등방성(Isotropic) 강도 형성

수지는 ‘가격’이 아닌 화학적 저항성과 분자 안정성을 기준으로 선정되었다.

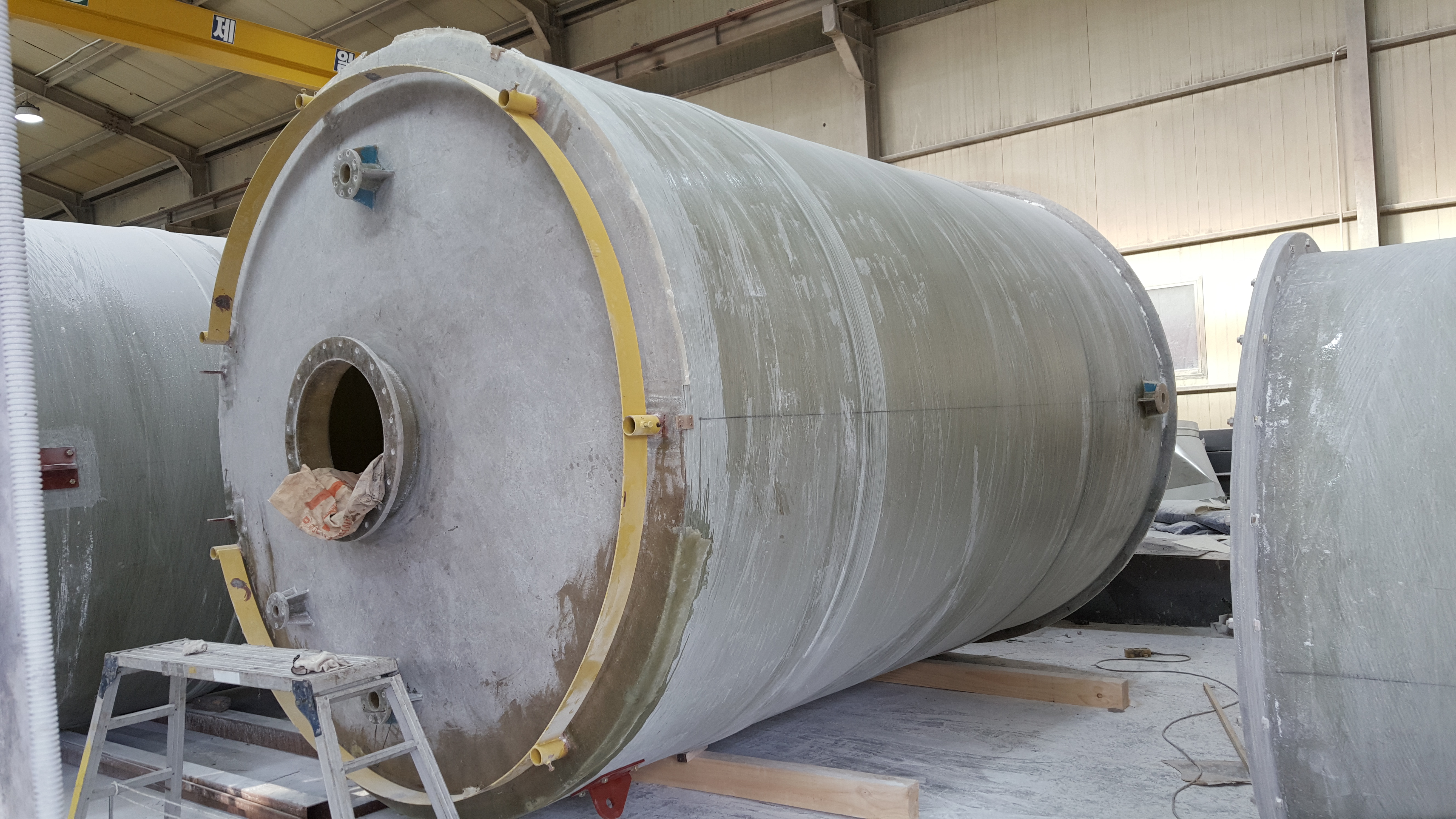

FRP 탱크 제작중이며 피팅중인 모습

5. Lamination Schedule (9-Layer 적층 구조 설계)

탱크 벽체는 기능에 따라 명확히 구분된 3개 영역으로 설계된다.

Layer Thickness Function Material
Inner Liner 2.5 ~ 3.0 mm 화학물질 직접 접촉 / 내식성 확보 Surface Veil + Vinyl Ester (Resin-rich)
Structural Layer 10 mm 이상 수압·외력 지지 CSM + Roving (Glass content 30~40%)
Topcoat 약 0.5 mm UV·대기 부식 차단 UV Absorber 포함 수지

본 구조는 ASTM D3299 (Filament-Wound Corrosion-Resistant Tanks) 설계 개념을 기준으로 한다.

6. Key Technologies (핵심 제어 기술)

6-1. Conductive Lining (정전기 제어)

인화성 화학물질 저장 환경에서는 정전기 축적에 의한 스파크 발생 가능성을 고려해야 한다.

이를 위해 Carbon Black 또는 Carbon Fiber를 배합한 전도성 라이닝을 적용하며, 표면 저항값은 대전 방지 범위(약 10⁶~10⁹ Ω/sq)로 설계된다.

6-2. Void Control (기포 제거)

적층 공정 중 전용 탈포 롤러를 사용하여 미세 기포를 99% 이상 제거한다. 이는 인장강도(Tensile Strength)와 굴곡강도

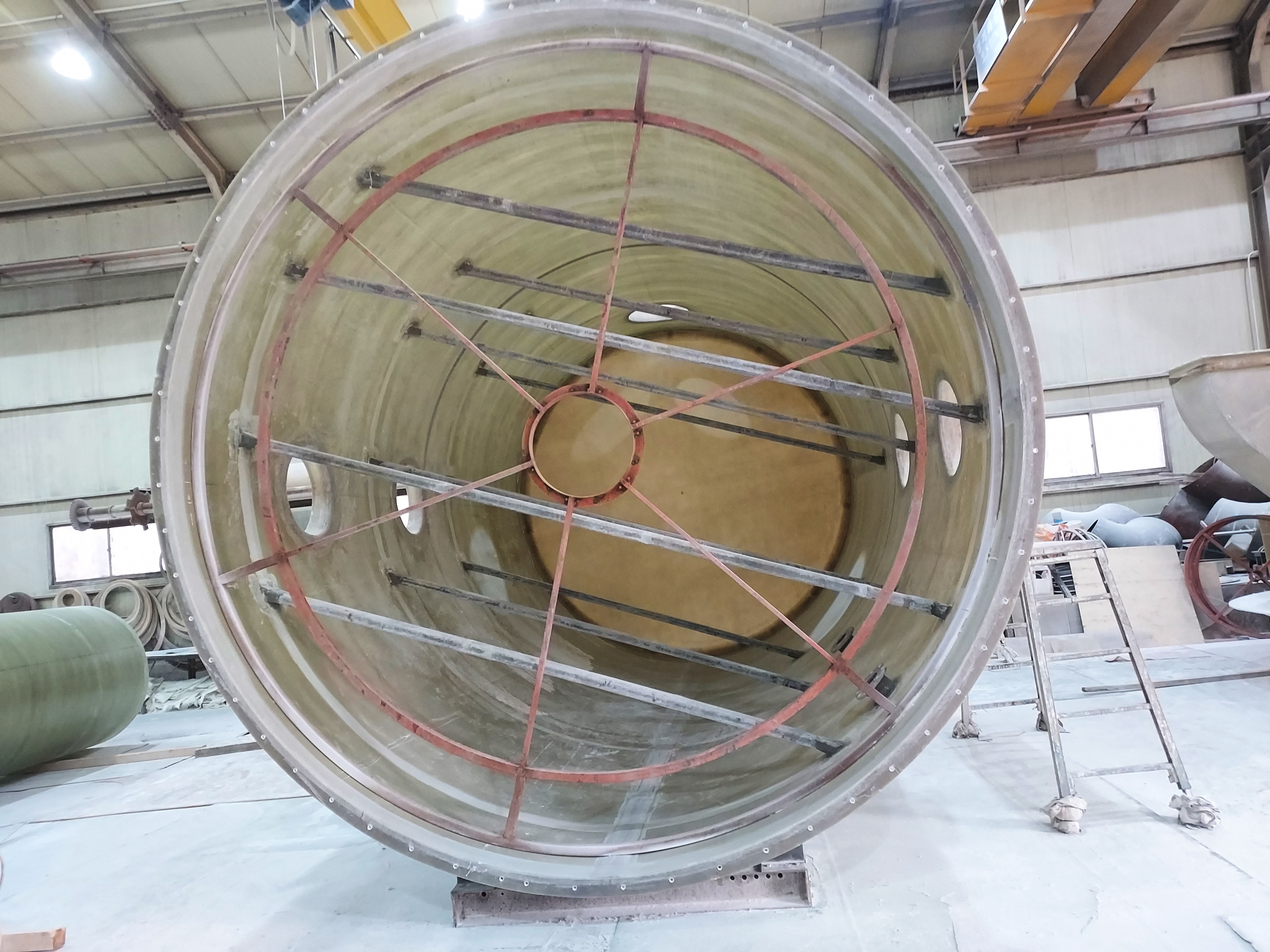

FRP 탱크의 내부 작업중인 모습

(Flexural Strength)를 유지하는 핵심 요소이다.

7. Engineering Q&A

Q1. 비닐에스테르 수지는 왜 화학 탱크에 적합한가?
A. 에폭시 말단 구조로 인해 산 침투에 대한 저항성이 높고, 균열 전파 저항성이 일반 폴리에스테르 대비 우수하다.

Q2. 기존 철·콘크리트 탱크에도 적용 가능한가?
A. 구조체 건전성이 확보된 경우, FRP 라이닝만으로도 신규 탱크와 유사한 내식 성능을 확보할 수 있다.

Q3. 제작 가능한 최대 규격은?
A. 현장 제작(Site Work)의 경우 용량 제한은 없으며, 공장 제작은 운송 규격을 기준으로 설계한다.
